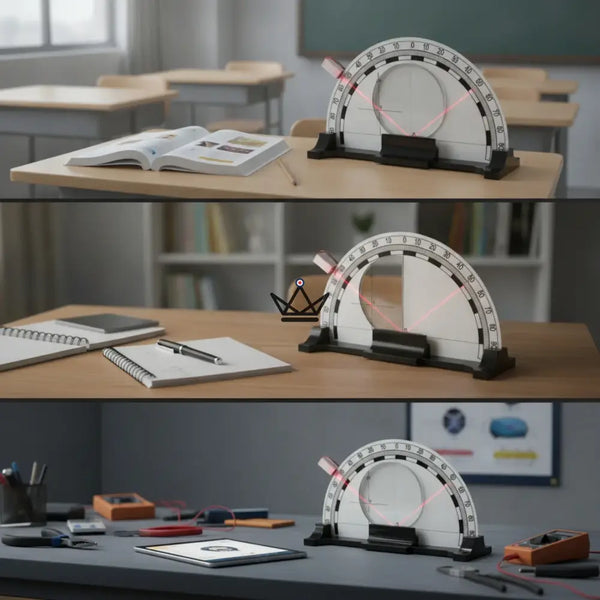

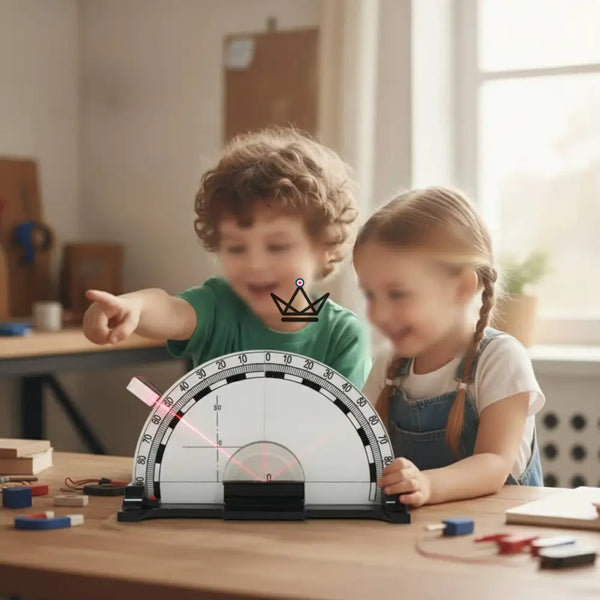

Das Labor Optik Ein Lichtstrahl trifft auf einen transparenten Block: Ein Teil wird reflektiert, der andere dringt ein und ändert dabei seine Richtung. Dieser Demonstrator für Reflexion und Lichtbrechung macht dieses doppelte Verhalten auf einen Blick messbar. Er kombiniert eine weiße, in Grad graduierte Scheibe (von 0 bis 90 auf beiden Seiten der Achse), die auf einem schwarzen Sockel montiert ist, mit einer transparenten halbzylindrischen Linse in ihrer Mitte. Richten Sie einen feinen Strahl auf die Mitte der Scheibe: Die Skala erlaubt das direkte Ablesen des Einfallswinkels, des Reflexionswinkels und des Brechungswinkels. Durch Drehen der Lichtquelle lässt sich die Gleichheit der Reflexionswinkel überprüfen, das Snellius-Brechungsgesetz herleiten und schließlich der Moment beobachten, in dem der Strahl nicht mehr austritt: die Totalreflexion, das Prinzip der Glasfasertechnik. Als pädagogisches Optik-Lehrmittel konzipiert, ist es eine Bereicherung für jedes Klassenzimmer wie auch für den Schreibtisch eines Wissenschaftsbegeisterten. Wichtig: Der Lieferumfang umfasst das Demonstrationsbrett; eine Lichtquelle wird nicht als enthalten angegeben.
Was der Demonstrator zeigt
Reflexion, Lichtbrechung und Totalreflexion
Wenn ein Lichtstrahl auf die Grenzfläche zwischen zwei transparenten Medien trifft, teilt er sich. Ein Teil wird mit einem Winkel reflektiert, der dem Einfallswinkel entspricht, wie ein Ball, der von einer Wand abprallt. Der andere Teil wird gebrochen: Er durchquert die Fläche und ändert seine Richtung, da sich Licht in Luft und in einem transparenten Material unterschiedlich schnell ausbreitet. Das Verhältnis zwischen den beiden Winkeln, n₁·sin i₁ = n₂·sin i₂, wurde Anfang des 17. Jahrhunderts von Willebrord Snell beschrieben und 1637 von René Descartes veröffentlicht: Es wird in Frankreich als Snellius-Descartes-Gesetz bezeichnet.
Die Halbzylinderform ist kein Zufall. Ein Strahl, der auf die Mitte gerichtet ist, durchquert die gewölbte Seite ohne Ablenkung, da er senkrecht auf diese trifft; die gesamte Ablenkung findet an der planen Seite statt, genau im Zentrum der graduierten Scheibe, wo die Winkel abgelesen werden können. Wenn das Licht vom Material in die Luft übergeht und der Winkel einen kritischen Wert überschreitet, tritt kein Strahl mehr aus: Dies ist die Totalreflexion, die das Licht in Glasfaserkabeln leitet.
Warum Sie ihn lieben werden
Licht auf frischer Tat ertappt
Seit der Antike weiß man, dass ein Stab, der in Wasser eingetaucht wird, gebrochen erscheint. Ptolemäus versuchte diesen Knick zu messen, Ibn Sahl beschrieb ihn im 10. Jahrhundert, Snell und Descartes lieferten das Gesetz. Dieser Demonstrator bündelt Jahrhunderte der Forschung in einem einfachen Objekt: ein graduiertes Zifferblatt, ein transparenter Block, ein Lichtstrahl.

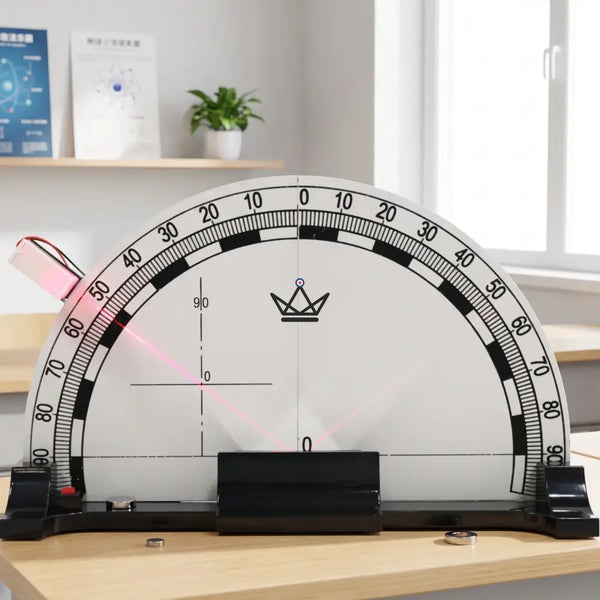

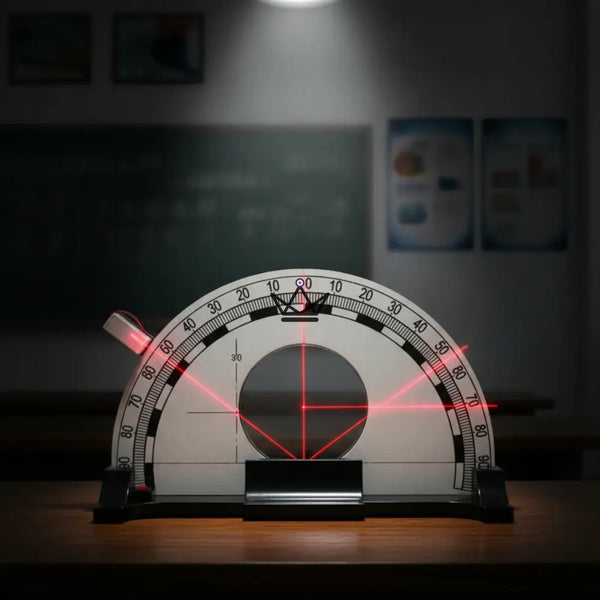

In der Dämmerung, wenn sich der rote Strahl in der Mitte der Scheibe aufspaltet, geschieht Magie. Man sieht, wie der reflektierte Strahl symmetrisch zurückkehrt, sich der gebrochene Strahl krümmt und durch eine leichte Bewegung der Quelle der transmittierte Strahl erlischt und das gesamte Licht im Inneren des Blocks reflektiert wird. Es ist dasselbe Phänomen, das geschliffene Edelsteine funkeln lässt und unsere Daten durch die Ozeane transportiert. Eine Demonstration, die im Gedächtnis bleibt – weit mehr als eine an die Tafel kopierte Formel.
Das Experiment in vier Schritten
Vergleich: Drei Phänomene, ein Demonstrator
| Phänomen | Beobachtung | Messung |
|---|---|---|
| Reflexion | Der Strahl prallt an der planen Fläche ab | Reflexionswinkel gleich Einfallswinkel |
| Brechung (Luft in Block) | Der Strahl nähert sich beim Eintritt dem Lot | Verhältnis der Sinuswerte, also Brechungsindex |
| Brechung (Block in Luft) | Der Strahl entfernt sich beim Austritt vom Lot | Überprüfung des Gesetzes in Gegenrichtung |
| Totalreflexion | Kein Strahl tritt aus, alles reflektiert | Materialspezifischer Grenzwinkel |
| Anwendung | Glasfaser, Funkeln von Edelsteinen | Verbindung Index und Grenzwinkel |
Fasziniert Sie das Licht? Unsere Kategorie Licht und Levitation umfasst Plasmakugeln, Spiegelwürfel und Leuchtobjekte, die das Erlebnis verlängern.
Gut zu wissen: Der Demonstrator besteht aus dem optischen Brett (graduierte Scheibe, Sockel und Linse). Die Lichtquelle ist nicht enthalten; planen Sie eine Quelle mit feinem Strahl ein. Der Hersteller erwähnt eine Rückseite für die Wandmontage, ohne jedoch die genaue Art der Befestigung anzugeben.
Tipp: Für einen über die gesamte Länge gut sichtbaren Strahl lassen Sie ihn flach über die weiße Oberfläche der Scheibe streifen, anstatt oberhalb zu zielen. Ein abgedunkelter, aber nicht völlig dunkler Raum bietet den besten Kompromiss zwischen Strahlsichtbarkeit und Ablesbarkeit der Skala.
Technische Daten

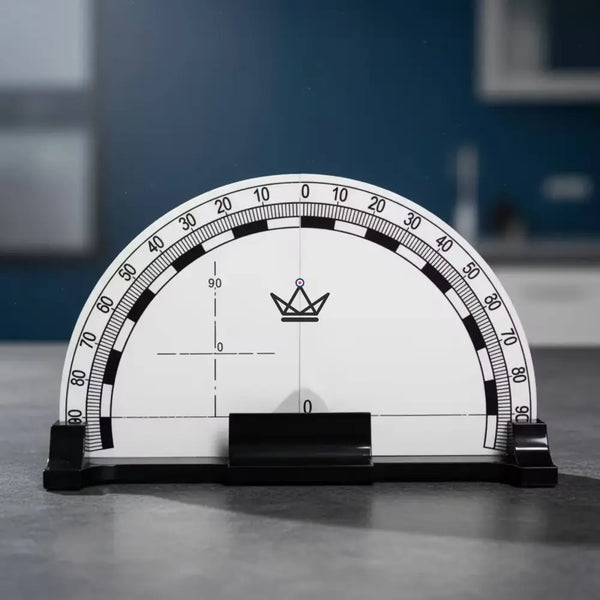

| Typ | Demonstrator für Reflexion und Lichtbrechung |
| Zifferblatt | Halbkreisförmige, in Grad graduierte weiße Scheibe |
| Skala | 0 bis 90° auf beiden Seiten der Achse |
| Optik | Transparente halbzylindrische Linse |
| Halterung | Schwarzer Sockel |
| Befestigung | Laut Hersteller für Wandmontage vorgesehen (genauer Typ unbekannt) |
| Lichtquelle | Nicht enthalten |
| Phänomene | Reflexion, Brechung, Totalreflexion |
| Gesetz | Snellius-Descartes |
| Nutzung | Optikunterricht, wissenschaftliches Schreibtischobjekt |
| Abmessungen | Nicht kommuniziert |
| Gewicht | Nicht kommuniziert |
Vorsichtsmaßnahmen: Falls Sie einen Laserpointer verwenden, richten Sie den Strahl niemals auf die Augen, weder direkt noch über reflektierende Flächen: Die plane Seite der Linse reflektiert einen Teil des Lichts. Berücksichtigen Sie reflektierte Strahlen bei der Platzierung der Zuschauer. Die Linse ist ein Kleinteil: Außerhalb der Reichweite von Kindern unter 3 Jahren aufbewahren; bei Schülern muss das Experiment unter Aufsicht eines Erwachsenen erfolgen.
Ein leuchtendes Geschenk für Neugierige
Für einen Physik- und Chemielehrer, der sein Labor bereichern möchte, einen Optikstudenten, einen lichtbegeisterten Fotografen oder einen Teenager, der ständig Fragen über die Welt stellt, ist dieser Demonstrator ein intelligentes und nachhaltiges Geschenk.
Kombinieren Sie ihn mit weiteren Fundstücken aus unserem Bereich Wissenschaftliche Objekte des Labors oder einem Objekt für Schreibtisch und Technik für ein komplettes Präsent.
Häufig gestellte Fragen
Ist die Laserquelle im Lieferumfang enthalten?
Sie ist nicht als enthalten angegeben. Die Präsentationsfotos zeigen den Demonstrator in Aktion mit einem roten Strahl, der Hersteller bestätigt jedoch nicht, dass eine Lichtquelle dem Paket beiliegt, und das Produkt wird als Demonstrationsbrett (Scheibe, Sockel, Linse) verkauft. Planen Sie daher eine Quelle ein, die einen feinen Strahl erzeugt, wie einen Laserpointer mit geringer Leistung oder eine Schlitzleuchte. Bei Rückfragen vor dem Kauf schreiben Sie uns bitte.
Warum ist die Linse halbzylindrisch?
Diese Form vereinfacht die Messung enorm. Ein Strahl, der auf das Zentrum der Scheibe gerichtet ist, trifft senkrecht auf die gewölbte Seite der Linse: Er passiert sie ohne Ablenkung. Die gesamte Brechung erfolgt also an der planen Fläche, exakt im Zentrum der Skala. So kann die Brechung in beide Richtungen untersucht werden, was auch die Totalreflexion jenseits des Grenzwinkels beobachten lässt.
Was ist Totalreflexion?
Wenn Licht von einem optisch dichteren Medium (dem Block) in ein dünneres (Luft) übertritt, wird der gebrochene Strahl vom Lot weggebrochen. Ab einem Grenzwinkel tritt kein Licht mehr aus; der Strahl wird vollständig im Block reflektiert. Um dies zu sehen, lassen Sie den Strahl durch die gewölbte Seite auf das Zentrum treffen und drehen Sie die Quelle langsam.
Kann man den Brechungsindex der Linse messen?
Ja, das ist ein klassisches Experiment. Lassen Sie den Strahl bei verschiedenen Winkeln (z. B. 20°, 40°, 60°) durch die plane Seite eintreten und notieren Sie den Brechungswinkel. Nach dem Snellius-Brechungsgesetz ist das Verhältnis der Sinuswerte konstant: Das ist der Brechungsindex des Materials. Durch Erstellen eines Diagramms erhalten die Schüler eine Gerade, deren Steigung den Index liefert.
Wie wird der Demonstrator befestigt?
Der Hersteller erwähnt eine Rückseite für die Wandmontage, um ihn vertikal vor der Klasse zu nutzen. Ob es sich um eine klebende oder magnetische Befestigung handelt, ist nicht klar. Er lässt sich auch flach auf dem schwarzen Sockel aufstellen, was für Kleingruppen ideal ist. Kontaktieren Sie uns, falls dieser Punkt für Sie ausschlaggebend ist.
Für welches Niveau ist er geeignet?
Der Demonstrator begleitet den Optikunterricht von der Sekundarstufe I (einfache Beobachtung) bis zur Oberstufe (Messung von Brechungsindex und Snellius-Gesetz) und der Hochschule (Totalreflexion). Für jüngere Kinder ist stets die Aufsicht eines Erwachsenen erforderlich.
Wie pflegt man Linse und Scheibe?
Die Linse ist das empfindlichste Teil: Kratzer oder Fingerabdrücke stören den Strahl. Fassen Sie sie nur am Rand an und reinigen Sie sie mit einem trockenen Mikrofasertuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Die weiße Scheibe kann mit einem trockenen oder leicht feuchten Tuch abgestaubt werden.
