Zweizylinder-Stirlingmotor mit Generator und LED - CASTOR
🚚 KOSTENLOSER VERSAND
inkl. MwSt.

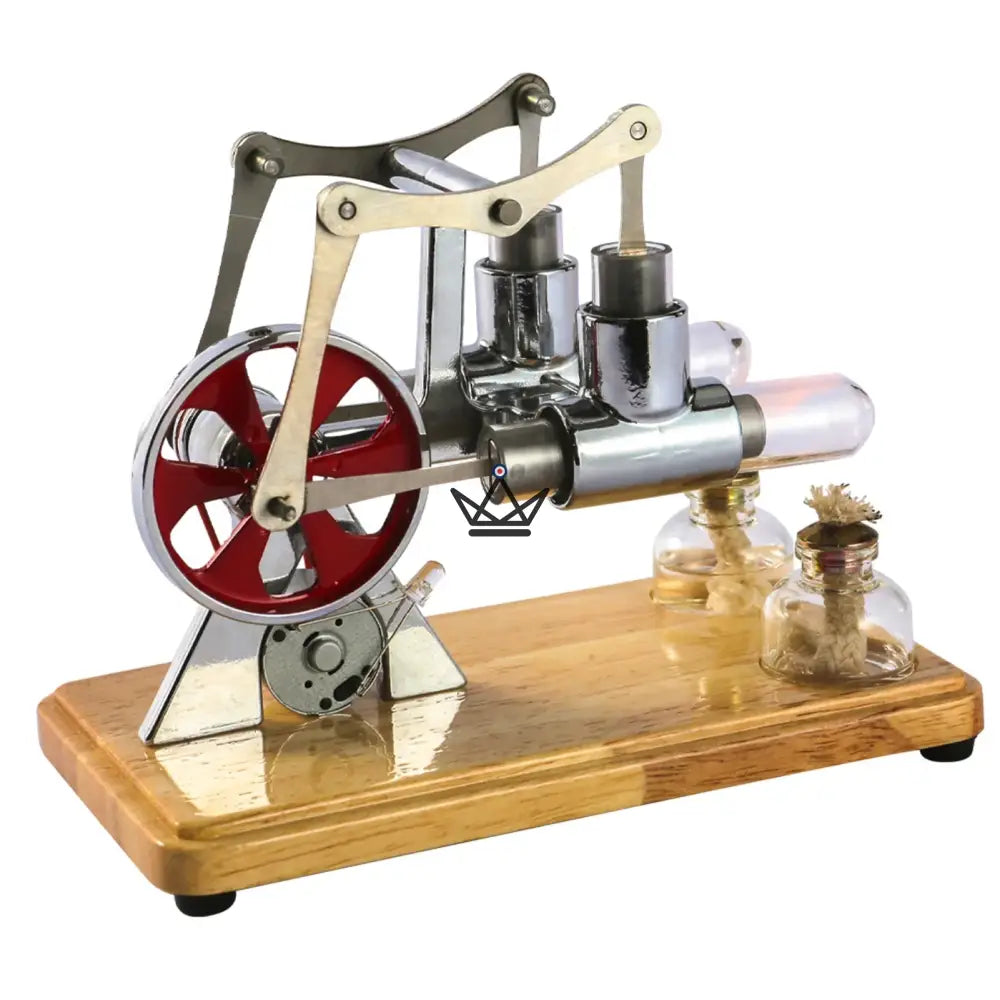

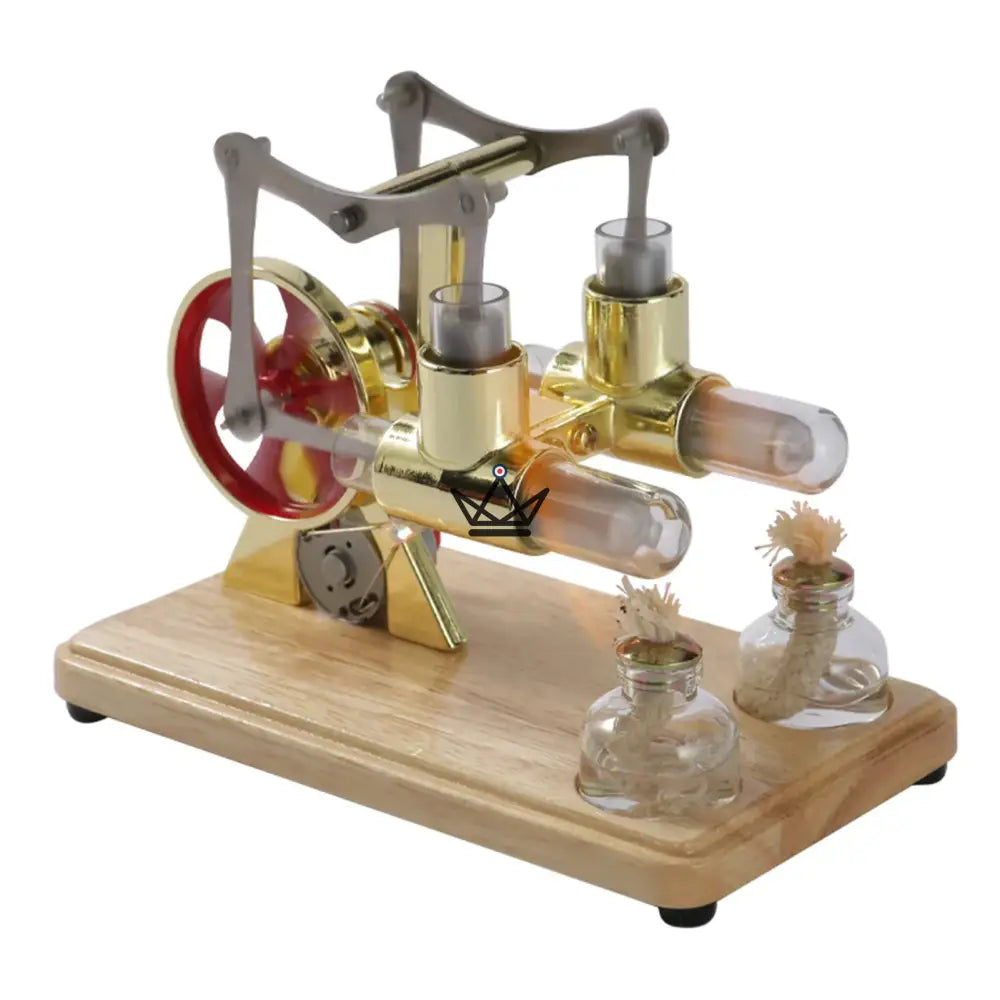

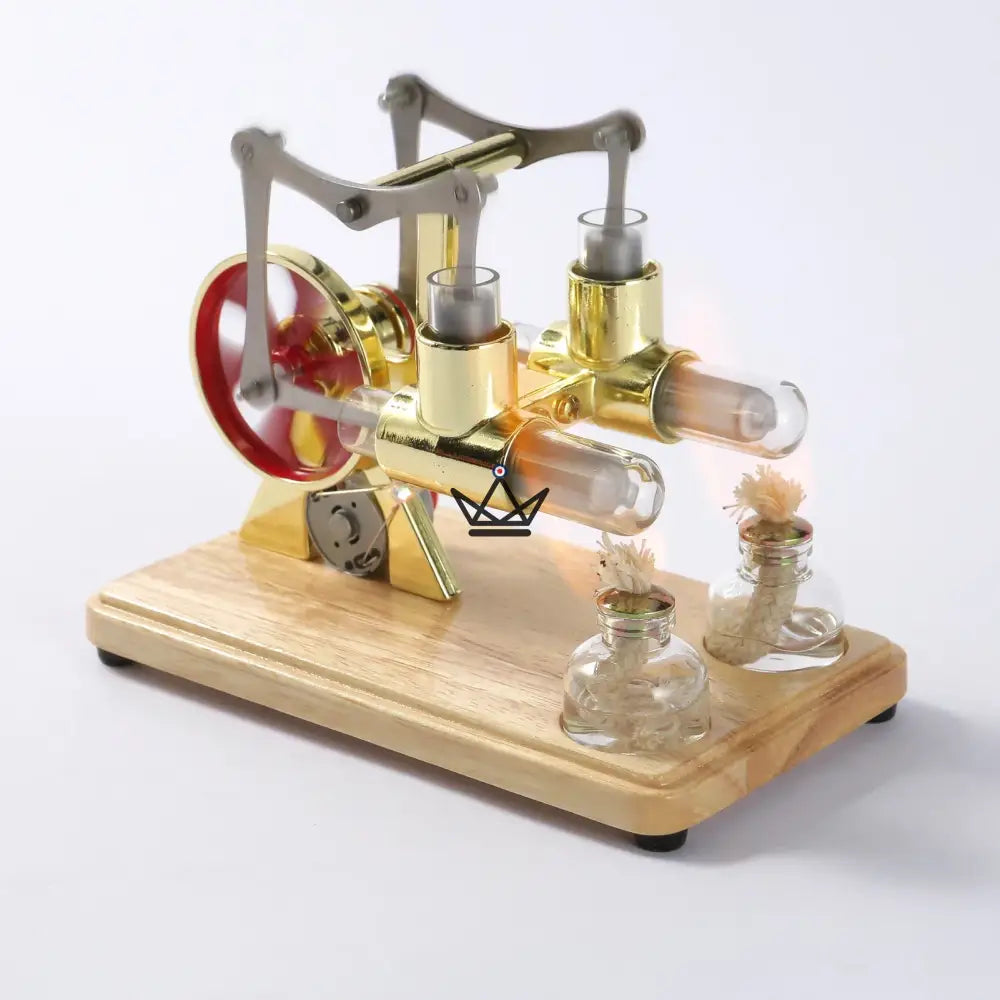

Heißluftmotor Holzsockel Zwei Zylinder, eine Flamme und die Mechanik erwacht. Dieser Zweizylinder-Stirlingmotor ist ein echter Heißluftmotor als Miniaturmodell: Erwärmt durch zwei gläserne Spirituslampen, bringen seine horizontalen Zylinder den Balancier, die Pleuelstangen und ein rotes Speichen-Schwungrad in Bewegung. Diese Bewegung treibt wiederum einen kleinen Generator an, der eine LED zum Leuchten bringt: In wenigen Augenblicken wird Wärme vor Ihren Augen zu Bewegung und dann zu Elektrizität. Auf einem Sockel aus hellem Holz montiert, verbindet das Ensemble die Präzision metallischer Bauteile mit dem Charme eines Objekts aus einem wissenschaftlichen Kabinett. Es werden zwei Ausführungen angeboten, Silber oder Messing-Optik, im Maßstab 1:12 laut Hersteller. Empfohlen ab 14 Jahren, richtet sich dieses Modell an Technikbegeisterte, Lehrkräfte, Ingenieure und alle, die Physik gerne hautnah in Funktion erleben – auf dem Schreibtisch oder im Bücherregal.
Erhältliche Ausführungen
Der Stirling-Prozess: Wenn Wärme zu Bewegung wird
Dieser 1816 vom schottischen Pfarrer Robert Stirling erfundene Motor arbeitet ohne Explosionen oder Ventile: Ein und dasselbe Gasvolumen – hier Luft – ist im Motor eingeschlossen und wird abwechselnd erhitzt und abgekühlt. Durch die Hitze dehnt sich die Luft aus und drückt einen Kolben; beim Abkühlen zieht sie sich zusammen und der Kolben kehrt zurück. Der Temperaturunterschied zwischen dem heißen Teil über der Flamme und dem kalten Teil reicht aus, um eine kontinuierliche Bewegung aufrechtzuerhalten, die über die Pleuelstangen auf das Schwungrad übertragen wird, dessen Trägheit die Rotation gleichmäßig macht.
Bei der Konfiguration mit zwei Zylindern arbeiten die Kolben versetzt, was die Bewegung gleichmäßiger und faszinierender zu beobachten macht. Der Stirlingmotor ist für seinen leisen Lauf und seine Fähigkeit bekannt, fast jede Wärmequelle zu nutzen; heute wird er für die Energierückgewinnung und Solarenergie erforscht. Der kleine, an dieses Modell angebaute Generator illustriert den letzten Schritt der Kette: Thermische Energie wird zu mechanischer und schließlich zu elektrischer Energie.
Warum Sie ihn lieben werden
Zwei Jahrhunderte mechanischer Genialität
1816, auf dem Höhepunkt der Industriellen Revolution, explodierten Dampfmaschinen regelmäßig. Robert Stirling entwarf daraufhin einen sichereren Motor ohne Druckkessel, der lediglich eine Wärmequelle und etwas eingeschlossene Luft benötigte. Zwei Jahrhunderte später inspiriert seine Erfindung weiterhin Ingenieure und Forscher.
Dieses Zweizylindermodell bietet eine Schreibtischversion davon, mit allem, was die Mechanik so faszinierend macht: das Ballett der Pleuelstangen, der oszillierende Balancier, das Rote Schwungrad, das an Schwung gewinnt, und diese kleine LED, die wie eine Belohnung aufleuchtet.
Zünden Sie die Lampen an, warten Sie einen Moment, geben Sie dem Schwungrad einen Anstoß: Die Maschine erwacht mit einem leichten Klappern zum Leben. Genau das lieben wir es, in unserer Welt Physik & Bewegung zu vereinen: Objekte, die nicht nur schön sind, sondern auch wirklich funktionieren.
Den Motor in Betrieb nehmen
Vergleich: Welchen Stirlingmotor soll ich wählen?
| Kriterium | Zweizylinder mit Generator (dieser Artikel) | Niedrigtemperatur-Stirling (Labo) | Stirling-Bausatz (Labo) |
|---|---|---|---|
| Wärmequelle | Zwei Spirituslampen | Geringer Temperaturunterschied (Hand, heiße Tasse) | Je nach Modell |
| Mechanisches Spektakel | Zwei Zylinder, Balancier, rotes Schwungrad | Langsame und leise Bewegung | Freude am Zusammenbau |
| Stromerzeugung | Ja, Generator und LED | Siehe entsprechende Seite | Siehe entsprechende Seite |
| Offene Flamme | Ja | Nein | Je nach Modell |
| Zielgruppe | Technikbegeisterte, Lehrkräfte (ab 14 Jahren) | Schreibtisch, sanfte Demonstration | Bastler, Modellbauer |
Gut zu wissen: Ein Stirlingmotor startet nicht sofort. Man muss die Zylinder einige Augenblicke erhitzen lassen, um einen ausreichenden Temperaturunterschied zu erzeugen, und dann das Schwungrad von Hand anstoßen. Der Motor läuft nur, solange die Flamme brennt: Er stoppt von selbst, wenn die Lampen gelöscht sind und die Zylinder abkühlen. Es handelt sich in keinem Fall um ein Perpetuum Mobile.
Tipp: Für eine Demonstration im Unterricht oder vor Gästen dimmen Sie das Licht im Raum: Die kleine LED des Generators wird gut sichtbar und macht die Energiewandlung sehr anschaulich. Wenn das Schwungrad schwer anläuft, warten Sie noch ein paar Sekunden, bevor Sie es erneut anstoßen, und prüfen Sie, ob die Dochte genau mittig unter den Zylindern platziert sind.
Technische Daten
| Typ | Heißluft-Stirlingmotor, zwei horizontale Zylinder |
| Ausführungen | Silber · Gold in Messing-Optik |
| Material | Metall; Sockel aus hellem Holz |
| Schwungrad | Rot, mit Speichen |

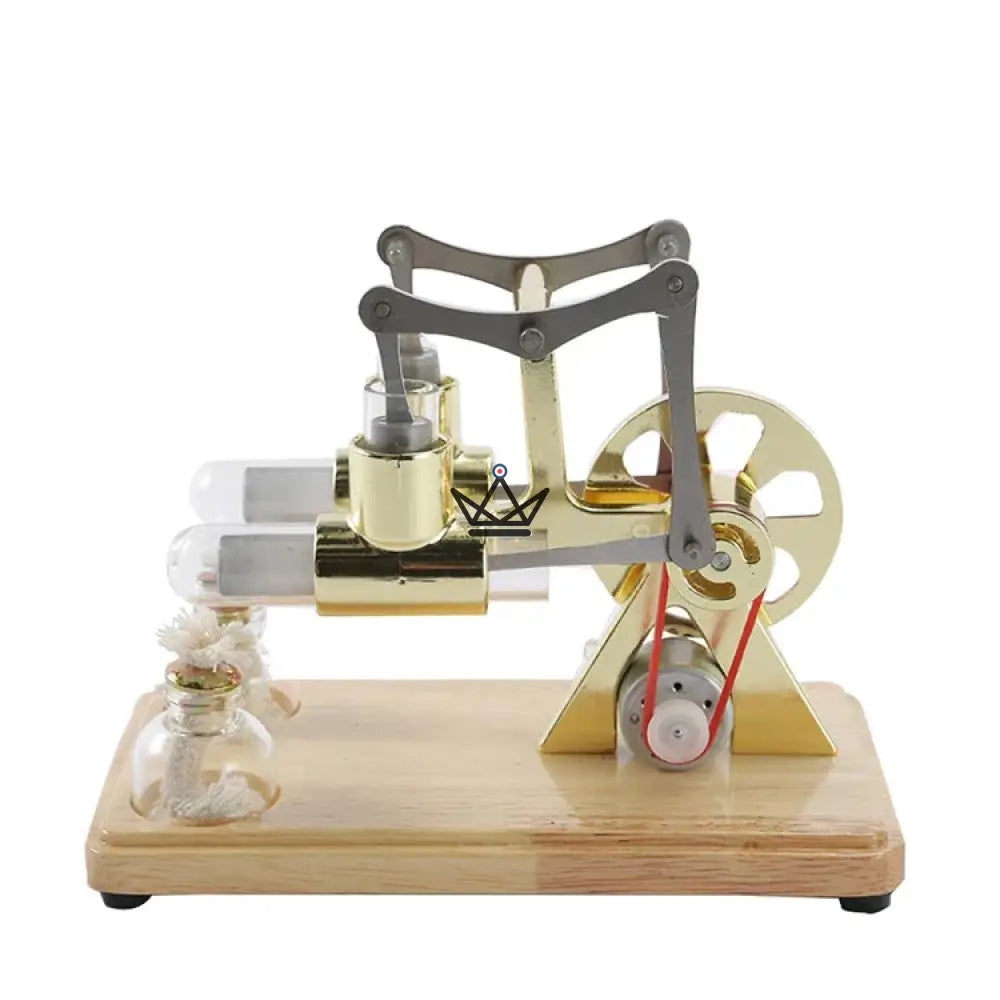

| Generator | Vom Motor angetrieben, speist eine LED |

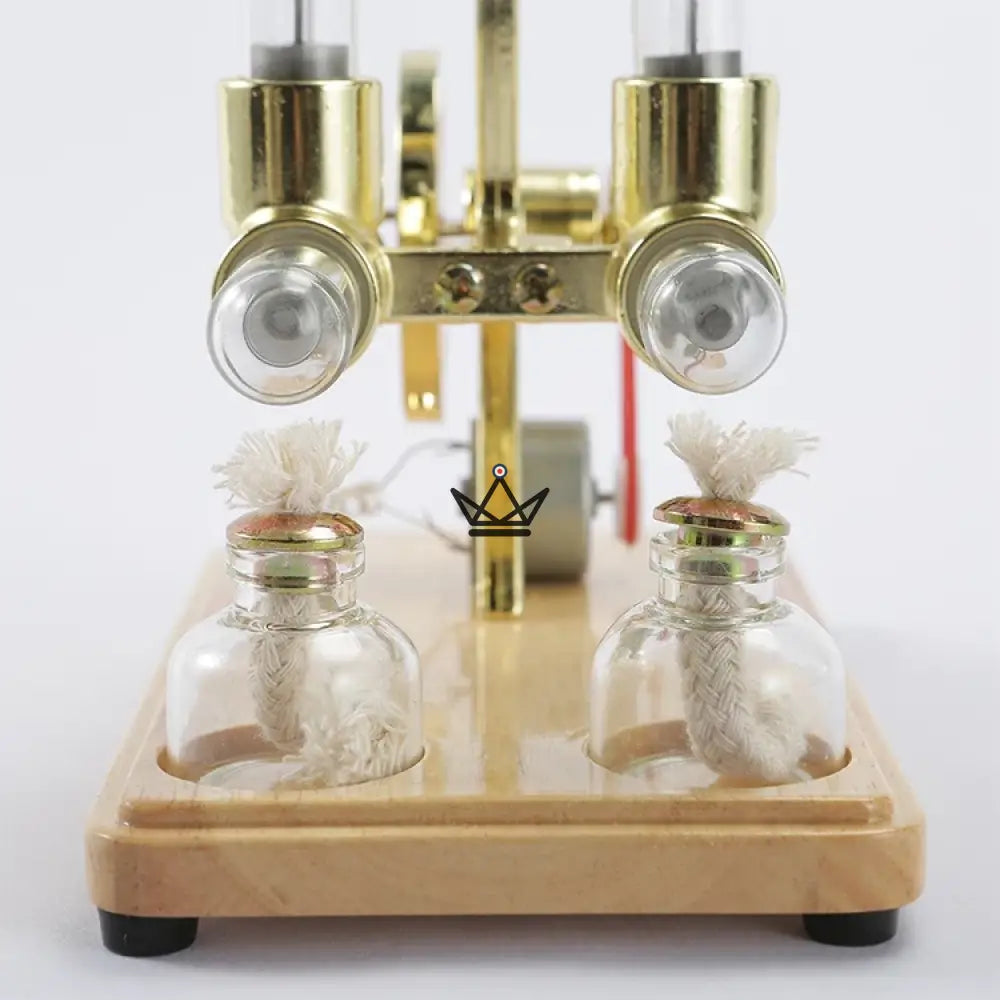

| Wärmequelle | Zwei gläserne Spirituslampen (auf den Fotos sichtbar) |
| Brennstoff | Brennspiritus, nicht enthalten |
| Angegebener Maßstab | 1:12 (laut Hersteller) |
| Ungefähre Abmessungen | Ca. 17,5 × 9,5 cm Stellfläche, 13 cm Höhe (aus Foto abgelesen) |
| Empfohlenes Alter | 14 Jahre und älter |
| Angegebene Konformität | CE (laut Hersteller) |
| Lieferung montiert oder als Bausatz | Nicht kommuniziert |
Vorsicht — offene Flamme: Lassen Sie den Motor niemals unbeaufsichtigt laufen. Verwenden Sie ihn auf einer stabilen, feuerfesten Oberfläche, fernab von Vorhängen, Papier und entflammbaren Materialien. Füllen Sie die Lampen nur bei gelöschten Flammen und im kalten Zustand auf und bewahren Sie den Spiritus außerhalb der Reichweite von Kindern auf. Die Zylinder bleiben nach dem Erlöschen noch mehrere Minuten lang heiß: Berühren Sie diese nicht. Kleinteile: Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Ein Geschenk, das Ingenieursaugen zum Strahlen bringt
Für einen Ingenieur, einen Physiklehrer, einen Mechanikstudenten, einen Liebhaber von Dampfmaschinen und alten Apparaturen oder einen jungen Neugierigen ab 14 Jahren ist dieser Motor ein außergewöhnliches Geschenk: Er ist ein Objekt zum Bewundern, Vorführen und sorgt immer für Gesprächsstoff. Er ist ideal zu einem Abschluss, zum Ruhestand, zum Vatertag oder Geburtstag.
Um die Entdeckung fortzusetzen, erkunden Sie das gesamte Labo d'Atelier Atypique mit seinen weiteren Stirlingmotoren, Pendeln und Bewegungsobjekten oder unsere Auswahl unter Schreibtisch & High-Tech.
Häufige Fragen
Wie funktioniert dieser Stirlingmotor?
Der Stirlingmotor ist ein Heißluftmotor: In den Zylindern eingeschlossene Luft wird abwechselnd durch die Flamme der Spirituslampen erhitzt und auf der gegenüberliegenden Seite abgekühlt. Durch die Ausdehnung drückt die Luft einen Kolben; beim Zusammenziehen lässt sie ihn zurückkehren. Dieses Hin und Her wird über die Pleuelstangen auf das Schwungrad übertragen, dessen Trägheit die Rotation gleichmäßig macht. Bei diesem Zweizylindermodell arbeiten die beiden Kolben versetzt, um eine flüssigere Bewegung zu erzielen. Die Rotation treibt schließlich einen kleinen Generator an, der eine LED zum Leuchten bringt, was den Übergang von thermischer zu mechanischer und schließlich zu elektrischer Energie veranschaulicht.
Ist der Spiritus im Lieferumfang enthalten?
Nein, der Brennstoff ist nicht enthalten. Die Fotos zeigen zwei Spirituslampen aus Glas, die unter den Zylindern platziert sind; diese werden mit handelsüblichem Brennspiritus betrieben, der in Supermärkten oder Drogerien erhältlich ist. Füllen Sie jede Lampe bis maximal zwei Drittel, immer bei gelöschten Flammen und im kalten Zustand, schließen Sie sie dann sorgfältig und wischen Sie eventuelle Überläufe ab, bevor Sie sie anzünden. Bewahren Sie die Spiritusflasche verschlossen, fernab von Flammen und außerhalb der Reichweite von Kindern auf. Verwenden Sie niemals Benzin, Feuerzeugflüssigkeit oder andere Brennstoffe, die nicht für diese Art von Lampe vorgesehen sind.
Wird der Motor montiert geliefert?

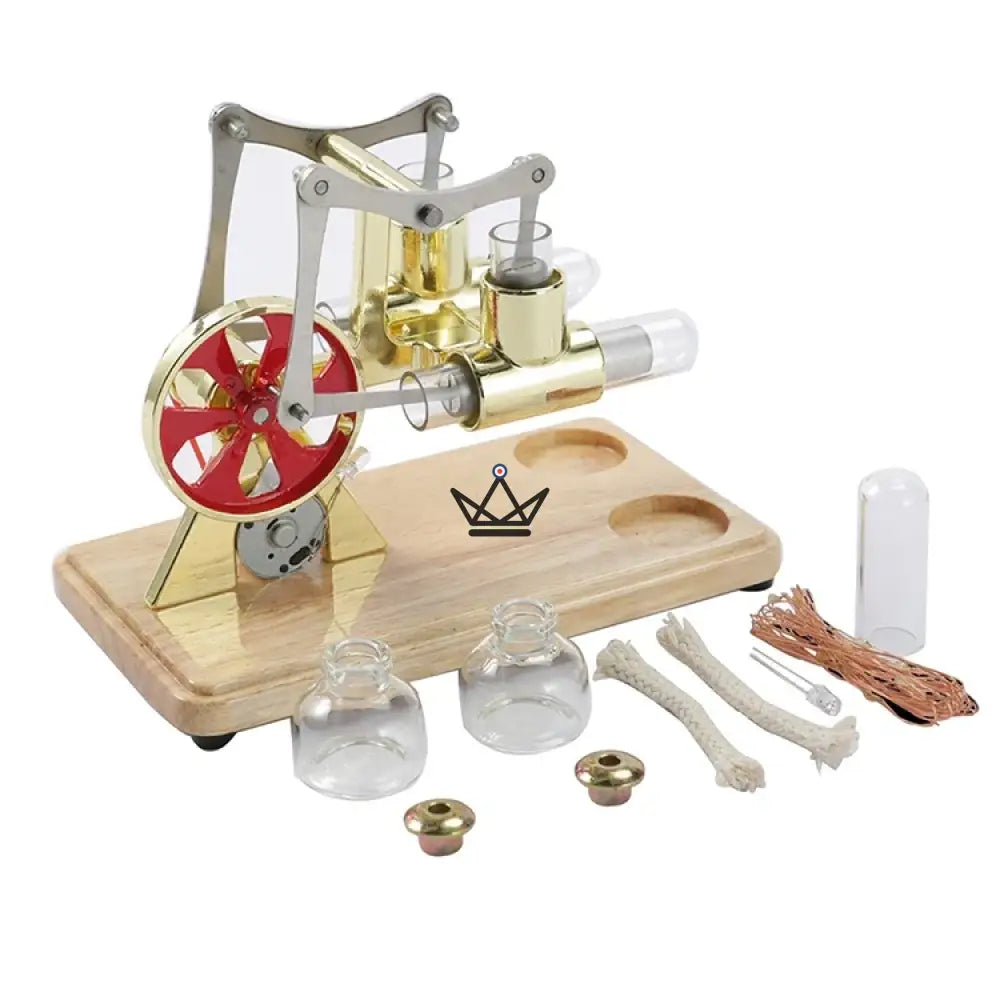

Der Hersteller gibt nicht explizit an, ob der Motor komplett montiert oder als Bausatz geliefert wird, und wir ziehen es vor, dies nicht für ihn zu behaupten. Das Datenblatt des Herstellers erwähnt ein Set von zwanzig Elementen, was den Teilen des Motors, den Lampen und dem Zubehör entsprechen könnte. Prüfen Sie in jedem Fall vor der ersten Inbetriebnahme den festen Sitz der Bauteile und die Bewegungsfreiheit des Schwungrads. Wenn Sie speziell ein Modell zum Selbstbauen suchen, bietet das Labo auch einen Stirling-Bausatz an, der auf das Vergnügen am Zusammenbau ausgelegt ist.
Kann der Motor unendlich laufen?
Nein. Der Stirlingmotor ist kein Perpetuum Mobile, was physikalisch unmöglich wäre: Er benötigt eine Wärmequelle, um zu funktionieren. Solange die Spirituslampen brennen und der Temperaturunterschied zwischen dem heißen und dem kalten Teil der Zylinder ausreicht, läuft er gleichmäßig. Sobald die Flamme erlischt, kühlen die Zylinder ab, der Temperaturunterschied nimmt ab und das Schwungrad verlangsamt sich bis zum Stillstand. Die Betriebsdauer hängt also von der Menge an Spiritus in den Lampen ab. Setzen Sie die Demonstrationen nicht übermäßig fort und lassen Sie das Gerät zwischen zwei Anwendungen abkühlen.

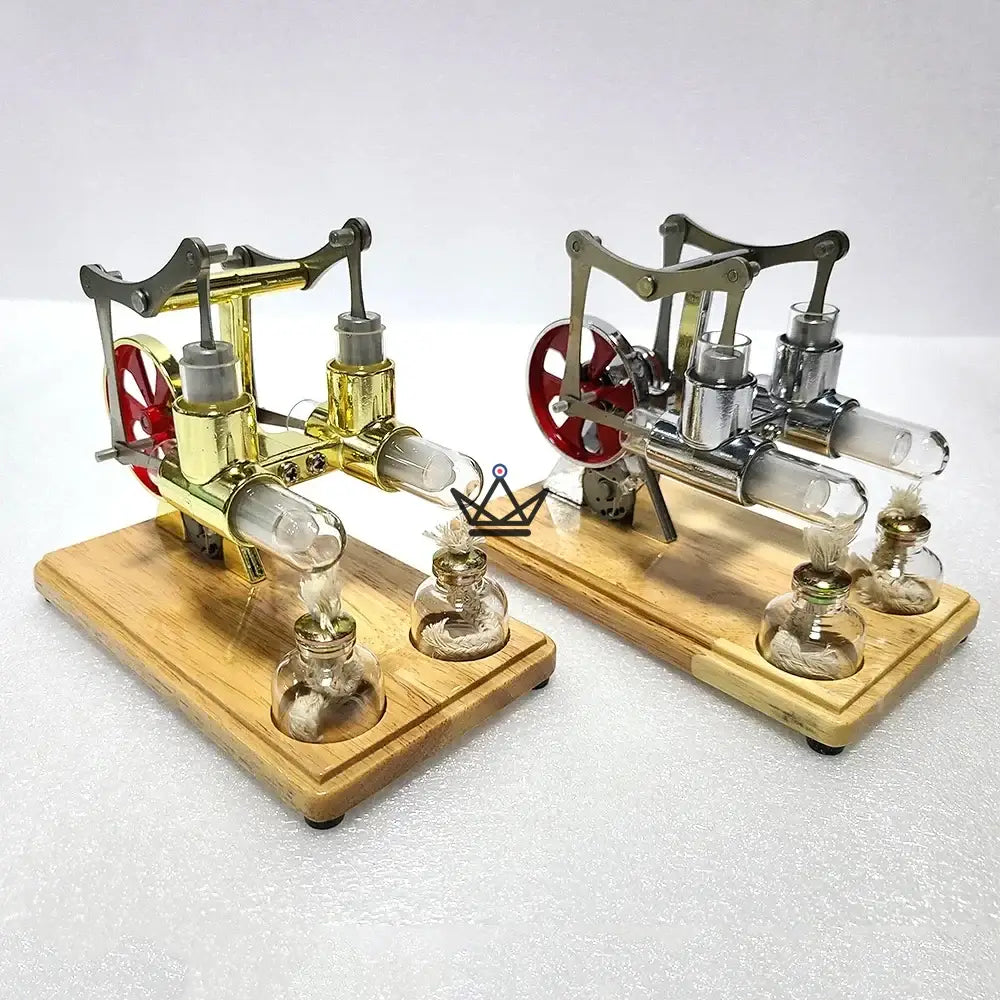

Was ist der Unterschied zwischen den Ausführungen Silber und Gold?
Beide Ausführungen teilen sich die gleiche Mechanik, dasselbe rote Schwungrad mit Speichen, denselben Generator mit LED und denselben Sockel aus hellem Holz. Nur das Aussehen der Metallteile unterscheidet sich. Die Silber-Version präsentiert silberfarbene Zylinder und Teile mit technischem, modernem Look, die gut zu einem modernen Schreibtisch passen. Die Gold-Version weist eine Oberfläche in Messing-Optik auf, die wärmer wirkt und an antike wissenschaftliche Instrumente und Wunderkammern erinnert. Die Wahl ist also in erster Linie ästhetisch: Denken Sie an die Dekoration des Raumes, in dem der Motor ausgestellt werden soll.
Ist dieser Motor für pädagogische Zwecke geeignet?
Ja, das ist einer seiner großen Vorteile. Dieser Motor ermöglicht es, konkret die Gasausdehnung, den thermodynamischen Kreisprozess, die Kraftübertragung durch Pleuelstangen und die Energiewandlung – von thermisch zu mechanisch und durch den Generator und die LED zu elektrisch – zu veranschaulichen. Er ist von Interesse für Physik- und Techniklehrer, Wissenschaftsclubs und neugierige Familien. Der Hersteller empfiehlt ihn ab 14 Jahren. In Anwesenheit von Schülern oder Kindern muss die Demonstration aufgrund der offenen Flamme und der heißen Teile immer von einem Erwachsenen durchgeführt werden.
Wie pflegt man den Stirlingmotor?
Lassen Sie den Motor immer vollständig abkühlen, bevor Sie ihn handhaben oder reinigen. Entstauben Sie die mechanischen Teile mit einem weichen Pinsel oder einem trockenen Tuch und wischen Sie den Holzsockel mit einem leicht feuchten Tuch ohne aggressive Produkte ab. Falls die Bewegung weniger flüssig wird, kann ein Tropfen Feinöl an den Gelenken helfen, wobei die Zylinder vermieden werden sollten. Leeren Sie die Spirituslampen, wenn der Motor längere Zeit nicht benutzt wird, und bewahren Sie ihn staubgeschützt auf. Überprüfen Sie regelmäßig den Zustand der Dochte und ersetzen Sie diese, falls sie zu stark verbrannt sind, um eine stabile Flamme zu garantieren.
