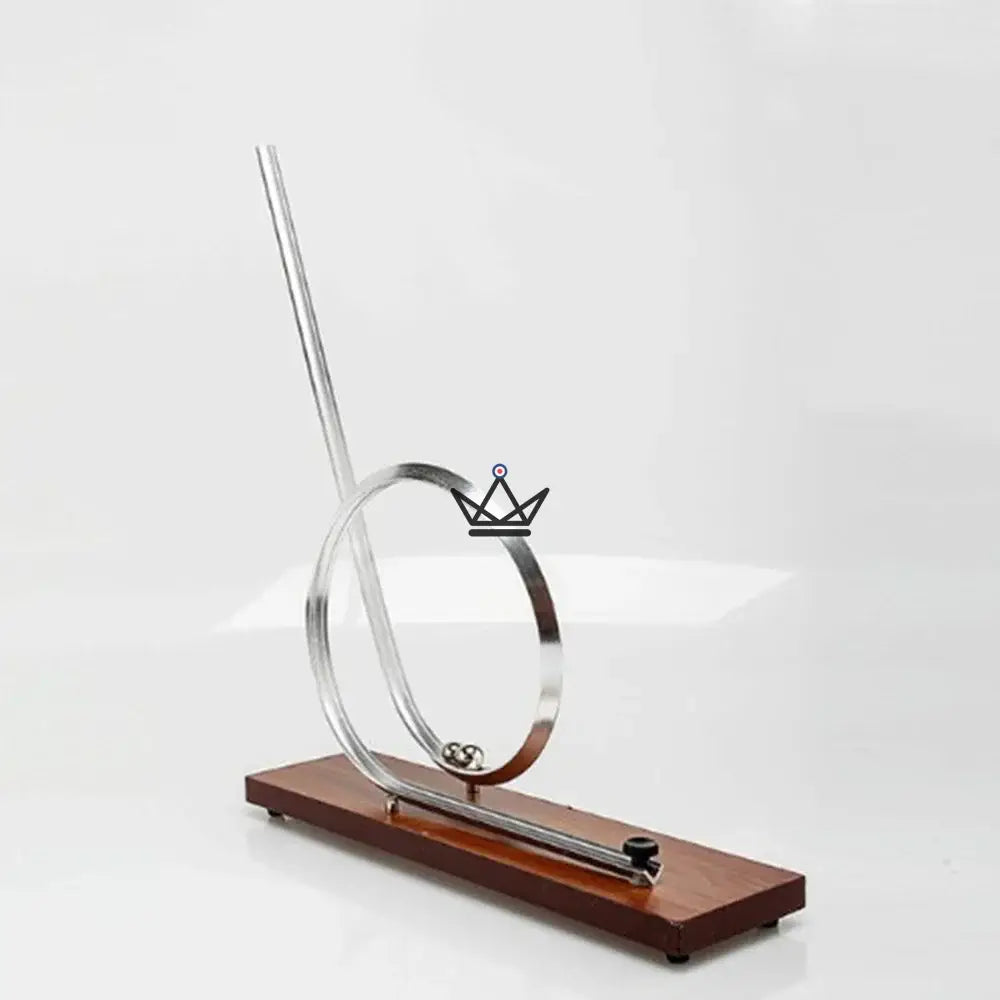

Le Labo Socle bois Une bille lâchée en haut d’une pente, un instant de suspense, puis la voici qui grimpe, passe la tête en bas au sommet d’un cercle vertical et redescend sans jamais tomber. Ce démonstrateur de force centripète rejoue sur votre bureau l’expérience fondatrice des montagnes russes. Sa silhouette tient en un seul geste : un rail métallique au poli brillant descend en pente, s’enroule en une boucle verticale unique, puis file vers un petit embout noir placé en bout de parcours. L’ensemble repose sur un socle rectangulaire en bois foncé qui lui donne l’allure d’un instrument de cabinet de curiosités. Conçu à l’origine comme matériel pédagogique de physique, il parle aussi bien au lycéen qui découvre la dynamique circulaire qu’à l’ingénieur nostalgique ou au simple curieux. Chaque lancer pose la même question : pourquoi la bille ne chute-t-elle pas lorsqu’elle se retrouve à l’envers ? La réponse tient dans la vitesse, la courbure et une poignée d’équations élégantes que l’objet rend soudain tangibles. Un objet de bureau démonstratif, sobre et parlant, qui transforme une loi de Newton en spectacle de quelques secondes.
Le modèle
La force centripète, ou l’art de tourner sans tomber
Tout objet en mouvement tend à poursuivre sa route en ligne droite : c’est le principe d’inertie, formulé par Newton en 1687. Pour qu’une bille décrive un cercle, il faut qu’une force la ramène sans cesse vers le centre : c’est la force centripète, du latin centrum (centre) et petere (chercher). Dans la boucle, ce rôle est tenu par le rail lui-même, qui pousse la bille vers l’intérieur, aidé au sommet par la pesanteur. Ce que l’on ressent dans un manège comme une poussée vers l’extérieur, la fameuse « force centrifuge », n’est que la manifestation de cette inertie vue depuis le siège du passager.
Au point le plus haut, la bille ne reste plaquée contre le rail que si elle va assez vite : le carré de sa vitesse doit dépasser le produit de la pesanteur par le rayon de la boucle (v² ≥ g·R). En dessous de ce seuil, le rail cesse de la retenir et elle décroche. Dès les années 1840, des attractions baptisées « chemins de fer centrifuges » faisaient frissonner le public parisien avec ce même principe ; les loopings des parcs d’attractions modernes en sont les héritiers directs.
Pourquoi vous allez l’adorer
Du manège forain au bureau de l’ingénieur
Il y a un plaisir presque enfantin à regarder une bille défier la chute. Les forains du XIXe siècle l’avaient compris en installant leurs premiers circuits à boucle, où des passagers intrépides passaient la tête en bas sous les cris du public. Les physiciens, eux, y ont vu une démonstration idéale du lien entre vitesse, rayon de courbure et pesanteur.
Ce démonstrateur reprend cette double filiation. Sa boucle unique, nette et lisible, rappelle les planches gravées des traités de mécanique ; son socle de bois foncé évoque les instruments de démonstration des salles de sciences d’autrefois. Sur un bureau, il devient un rituel : on lâche la bille, on retient son souffle, on la regarde passer à l’envers et revenir. Un petit théâtre de la mécanique newtonienne, rejoué à volonté, qui rappelle que les lois de la nature sont aussi belles qu’elles sont exactes.
Mettre la boucle en scène en quatre gestes
Comparatif
| Critère | Ce modèle (une boucle) | Rail à looping simple ou double boucle |
|---|---|---|
| Nombre de boucles | Une, verticale | Une ou deux selon la version |
| Rail | Métallique, aspect acier poli | Aluminium profilé en V |
| Socle | Bois foncé rectangulaire | Bois, longueur ≈ 40 cm |
| Bille(s) | Bille métallique présentée | Bille en acier et bille en plastique de 2,5 cm |
| Fin de parcours | Petit embout noir | Filet récupérateur de bille |
| Dimensions | Non communiquées | Rayon de boucle ≈ 7 cm (et ≈ 3,5 cm) |
| Usage idéal | Objet de bureau démonstratif | Séries d’expériences comparatives en classe |
Les deux démonstrateurs racontent la même physique avec deux tempéraments : celui-ci mise sur la lisibilité d’une boucle unique, l’autre sur l’expérimentation. Pour composer un véritable coin sciences, parcourez l’ensemble de nos objets scientifiques du Labo.
Bon à savoir : ce démonstrateur est issu du matériel pédagogique de physique. Ses dimensions et son poids exacts ne sont pas communiqués par le fabricant ; la fiche s’en tient à ce que montre la photo produit : un rail à boucle unique sur socle en bois foncé, présenté avec une bille métallique.
Conseil : avant chaque démonstration, passez un chiffon microfibre sec sur le rail et sur la bille. Une trace de doigt ou un grain de poussière suffit à freiner la bille et à lui faire manquer le sommet. Un petit niveau à bulle posé sur le socle vous assure une horizontalité parfaite.
Caractéristiques techniques
| Type | Démonstrateur de force centripète (rail à looping) |
| Nombre de boucles | Une boucle verticale |
| Rail | Métallique, aspect acier poli brillant |
| Bille | Métallique (présentée sur la photo produit) |
| Socle | Bois foncé, forme rectangulaire |
| Fin de parcours | Petit embout noir en bout de rail |
| Fonctionnement | Gravité seule, sans alimentation |
| Notions illustrées | Inertie, force centripète, énergie potentielle et cinétique |
| Usage | Démonstration en classe, objet de bureau |
| Dimensions | Non communiquées |
| Poids | Non communiqué |
| Livraison montée ou en kit | Non communiqué |
Précautions : la bille est une petite pièce qui peut être avalée : ce démonstrateur ne convient pas aux enfants de moins de 3 ans et s’utilise sous la surveillance d’un adulte avec les plus jeunes. Ne forcez pas sur le rail : une boucle déformée ne guide plus correctement la bille. Ne lancez pas la bille à la main hors du parcours.
Une idée cadeau qui tourne rond
Pour un professeur de physique en fin d’année scolaire, un étudiant en école d’ingénieurs, un passionné de mécanique ou un collègue qui a tout, ce démonstrateur est un cadeau qui se remarque et qui se partage. Il accompagne aussi un départ en retraite, un nouveau bureau ou une réussite au baccalauréat avec une touche d’humour savant.
Pour prolonger le plaisir, associez-le à un casse-tête ou à un objet de bureau intrigant de notre collection casse-têtes et objets de bureau, ou explorez les autres expériences de physique et mouvement du Labo.
Questions fréquentes
Pourquoi la bille ne tombe-t-elle pas en haut de la boucle ?
Parce qu’elle va assez vite. Au sommet, la bille a besoin d’une force dirigée vers le centre pour continuer à tourner. Tant que sa vitesse est suffisante, la pesanteur ne suffit pas à elle seule à fournir cette force : le rail doit encore la pousser vers l’intérieur, ce qui la maintient plaquée contre lui. Si la vitesse baisse sous le seuil défini par v² = g·R, la pesanteur devient « trop forte » pour la trajectoire circulaire et la bille quitte le rail. C’est exactement ce qui assure la sécurité des passagers dans un looping de parc d’attractions : la vitesse d’entrée est calculée avec une large marge.
Faut-il des piles ou une alimentation électrique ?
Non. Le démonstrateur fonctionne uniquement grâce à la gravité. L’énergie dont la bille a besoin pour parcourir la boucle lui est fournie par la hauteur de départ : en descendant la pente, elle convertit son énergie potentielle en vitesse, puis dépense une partie de cette vitesse pour remonter jusqu’au sommet du cercle. Aucun moteur, aucune pile, aucun câble n’intervient. C’est d’ailleurs ce qui rend l’expérience si parlante : tout ce que l’on observe découle de la hauteur initiale, de la forme du rail et des frottements. Il suffit de poser l’objet sur une surface plane pour qu’il soit prêt à l’emploi, à tout moment.
Quelle différence avec le rail à looping simple ou double boucle du Labo ?
Les deux objets illustrent la force centripète, mais ils ne visent pas le même usage. Ce modèle se concentre sur une boucle unique : son parcours se comprend d’un coup d’œil, ce qui en fait un objet de bureau démonstratif et un excellent point de départ pour une discussion. L’autre démonstrateur, plus orienté laboratoire, propose une version à deux boucles de rayons différents, deux billes de matières différentes et un filet récupérateur, pour multiplier les essais comparatifs. Si vous cherchez un objet sobre à exposer et à faire essayer, celui-ci est tout indiqué ; pour une séance de travaux pratiques complète, l’autre sera plus riche.
Que se passe-t-il si la bille ne franchit pas la boucle ?
C’est une expérience en soi. Si la bille est lâchée trop bas sur la pente, elle n’accumule pas assez de vitesse : elle monte dans la boucle, ralentit, puis décroche avant le sommet et retombe. En théorie, pour une bille qui glisserait sans frottement, il faudrait partir d’une hauteur au moins égale à deux fois et demie le rayon de la boucle ; une bille qui roule doit partir un peu plus haut, car une partie de son énergie sert à la faire tourner sur elle-même. Vérifiez aussi que le socle est bien horizontal et que le rail est propre : une poussière ou une inclinaison suffit à faire échouer un passage.
Peut-on l’utiliser en classe ou avec des enfants ?
Oui, c’est sa vocation première : il s’agit d’un matériel pédagogique de physique. En collège, il illustre simplement la conversion entre hauteur et vitesse ; au lycée et dans le supérieur, il permet d’aborder la deuxième loi de Newton en mouvement circulaire, la notion de réaction du support et la condition de passage au sommet. Avec de jeunes enfants, l’objet fascine, mais il doit rester sous la surveillance d’un adulte : la bille est une petite pièce qui peut être avalée, et le démonstrateur ne convient pas aux moins de 3 ans. Pour les plus grands, c’est un formidable point de départ pour poser des questions et formuler des hypothèses.
Quelles sont les dimensions du démonstrateur ?
Le fabricant ne communique ni dimensions ni poids pour ce modèle, et nous préférons ne pas avancer de chiffres approximatifs. La photo produit montre un ensemble composé d’une pente, d’une boucle verticale unique et d’un rail de sortie fixés sur un socle rectangulaire en bois foncé, avec une bille métallique et un petit embout noir en bout de parcours. Si l’encombrement est un critère décisif pour vous, par exemple pour une étagère précise ou une vitrine, écrivez-nous avant votre commande : nous vous transmettrons toute information complémentaire dont nous disposerions sur cet objet.
Comment entretenir le rail et la bille ?
L’entretien est minimal. Dépoussiérez régulièrement le rail avec un chiffon microfibre sec, en suivant toute la longueur de la boucle, et essuyez la bille de la même façon : les traces de doigts et les poussières créent des frottements qui ralentissent la bille. Évitez les produits ménagers agressifs et l’eau sur le socle en bois, qui pourrait se tacher ou gonfler. Rangez la bille à proximité de l’objet, dans une petite coupelle par exemple, pour ne pas l’égarer. Enfin, manipulez le démonstrateur par le socle plutôt que par la boucle : c’est la géométrie précise du rail qui garantit des passages réussis.
